构建脉象地形图方法的探索
1.多路脉象检测系统的总体设计
多路脉象检测系统以实现脉象信息的多维检测为目标，重点解决过去脉象检测所出现的脉宽相关信息缺失的问题，是为构建脉象地形图的初步探讨。该系统的设计主要包括七路硅胶胶体、气压传感器、信号处理系统、基于AD7360的脉象采集系统、加压系统、上位机显示存储系统，系统结构图如图1所示。系统中的“七路”涵盖脉宽的各级变化，硅胶腔体可满足对人体的良好触感，减少检测时所带来的不适，七路硅胶腔体采用阵列式的排列方式；气压传感器具有灵敏度高、抗干扰强等特，能更好地采集到标准脉象信号。采集到的微弱信号通过滤波器分为两路，直流取脉压力信号和交流脉搏波信号，并对其进行相应的放大后输入给USB 7660组成的A/D采集系统，最后实现对七路脉象波形的实时显示与数据的存储。
2.多路脉象数据的采集
多路脉象检测系统通过计算机系统的上位机程序实现对多路脉象信号的采集进行控制、并实现多路脉图的实时显示和数据存储。本设计采用USB-7660自带上位机界面实现对脉象信号的各项操作。上位机软件功能均体现在上位机界面中，界面主要分为三部分：顶端部分是控制采集，存储以及采样率，采集通道等设置的选项，中间部分是七路脉搏波形的显示界面，类似示波器的功能，七路脉搏波动信号分别以不同的颜色进行区分，可以很明显地看见沿脉管横向七路信号的异同；底端部分是其他功能的最小化窗口。其中与A/D采集有关的界面主要有采集初始化界面、硬件设置界面、示波器设置界面、电压实时显示界面，分别具有控制采集系统、数据存储及显示、相关参数修改、设置A/D采集的通道个数及采样参数、脉象图形参数设置及打印等功能，其中电压实时显示界面可以实现对48路采集通道的模拟量的实时监侧及显示。
3.脉象地形图的初步构建
脉象地形图的构建主要是在多路脉象数据采集的工作基础上，利用Matlab平台的支持来完成。采集过程中，即使用软件存储功能对所采集的各路脉象数据进行高速存储，并产生一个相应的dat文件，再用软件将其打开，进而把存储的七路脉象数据导出成txt文件。该文件的每一列数据就分别对应脉象检测系统七路通道中的一路脉象数据。然后应用已编写好的Matlab程序调用该txt数据文件，并对其进行相应的处理后，形成脉象地形图的雏形，即脉象三维传导地形图，如图2所示，图中x轴为脉长(同时可以作为时间轴，该图中暂未体现)，Y轴为采集通道的物理位里即脉宽，Z轴为脉象的幅值，通过各方向的数值可获取脉象各要素的相关信息，如X轴方向可得知脉象的长短以及脉率信息，Y轴方向可直观得出脉道粗细，Z轴方向可得出脉势强弱等信息。

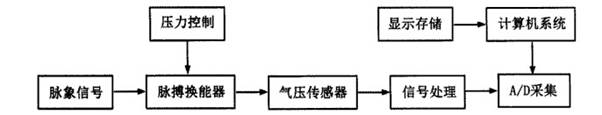

图1 多路中医脉象检测系统框图
图2 脉象三维传导地形图
